ExcelCreator12でPDFファイルにグラフを追加する

ExcelCreator12では、新機能として、テンプレートExcelファイルに配置されたグラフの情報を取得する機能(※xlsx形式のみ対応)が追加されました。これにより、取得したグラフの情報から、サードパーティー製のライブラリ等を使用してグラフイメージを生成し、PDFファイルにグラフイメージを追加することが可能です。この記事では、PDFファイルにグラフを追加する方法について解説していきます。

※ExcelCreator12ではグラフ情報の取得、PDFファイルへのグラフイメージの挿入機能についてのみ提供、サポートします。このため、サードパーティー製のライブラリ等を使用したグラフイメージの生成はユーザー独自に実装して頂く必要があります。

環境
使用するテンプレートExcelファイル
Windows フォームアプリケーションの作成
- アプリケーションの作成
- ExcelCreatorの使用準備
  - NuGetパッケージのインストール
  - テンプレートExcelファイルの配置
グラフを追加したPDFファイルの生成
グラフイメージの生成について
作成したPDFファイル
対応するグラフの種類
グラフ情報に関する主なプロパティと対応するグラフ要素　　　　　　　　
さいごに

環境

Windows 11
Visual Studio 2022
ExcelCreator12
.NET Framework 4.6.2 / .NET 6
グラフイメージ生成のライブラリ
- Chartクラス(.NET Framework)
- ScottPlot(.NET)
  (※いずれも弊社で動作確認済みの外部ライブラリ)

使用するテンプレートExcelファイル

今回は以下のようなExcelファイルを用意しました。

Windows フォームアプリケーションの作成

Windows フォームアプリケーションを作成していきます。

アプリケーションの作成

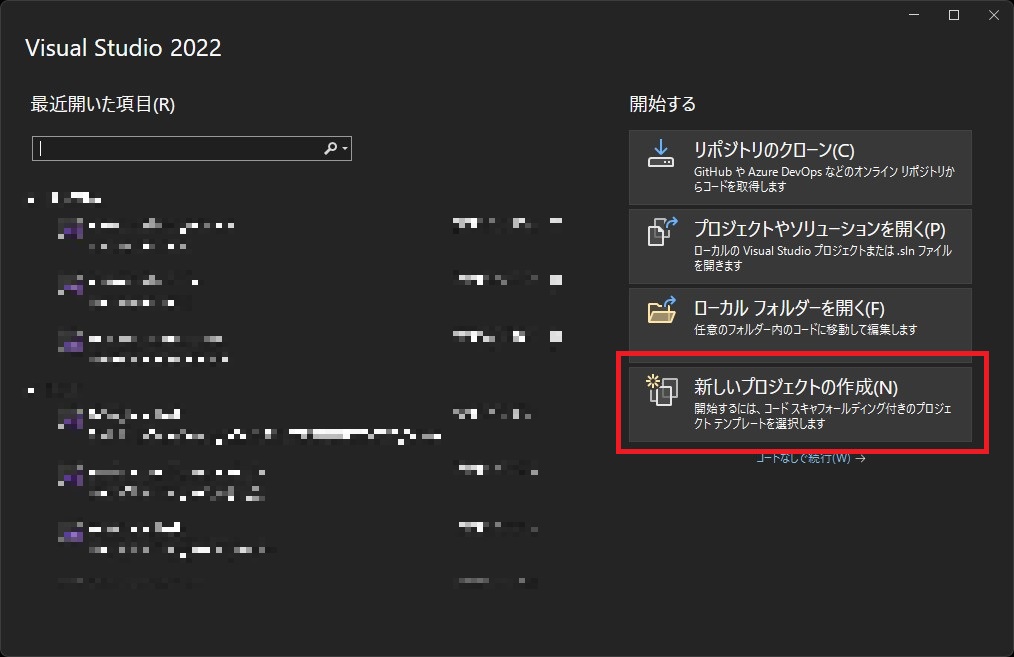

Visual Studioを起動して、[新しいプロジェクトの作成]をクリックします。

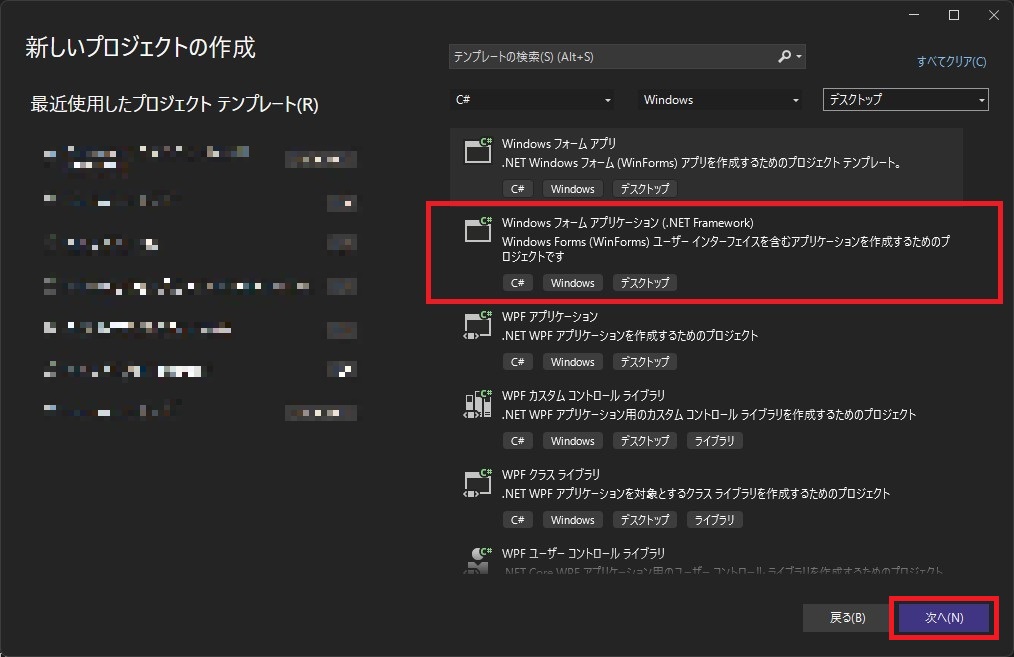

"Windows フォームアプリケーション(.NET Framework)"を選択し、[次へ]をクリックします。

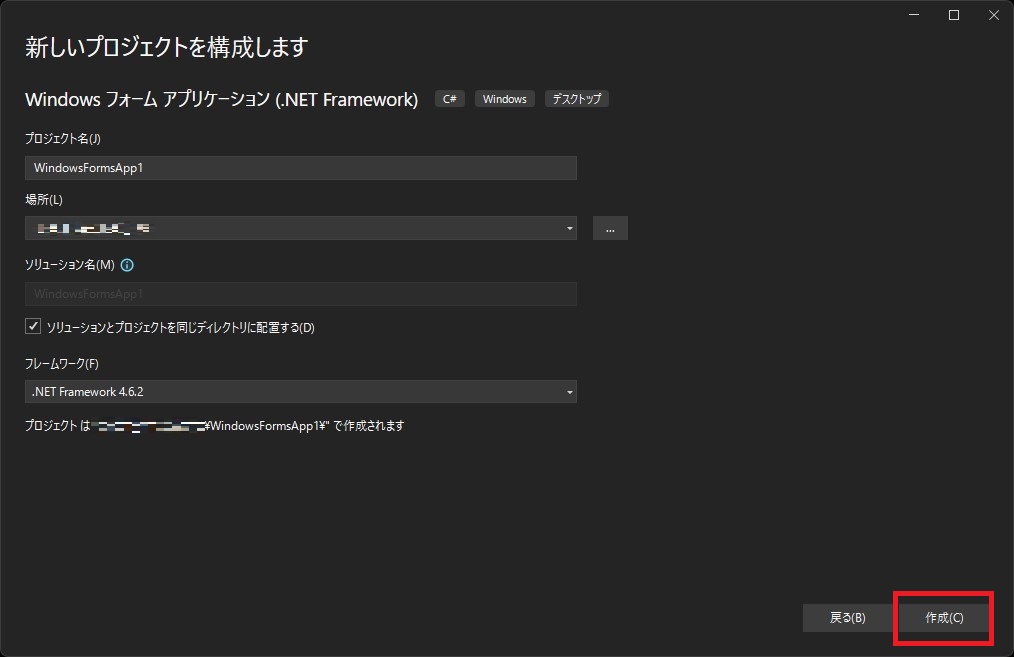

プロジェクトの構成を設定し、[作成]をクリックします。
プロジェクト名：WindowsFormsApp1
フレームワーク：.NET Framework 4.6.2

ExcelCreatorの使用準備

NuGetパッケージのインストール

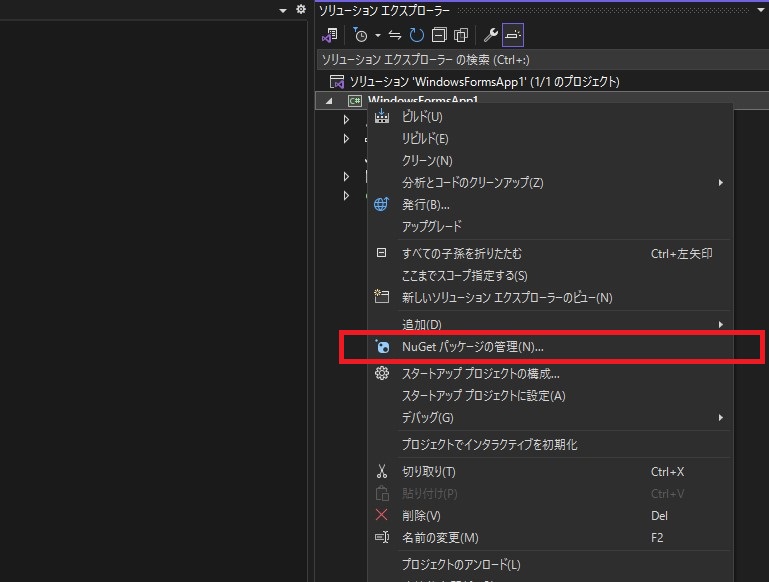

ソリューションエクスプローラーからプロジェクトを右クリックし、
[NuGet パッケージの管理]を選択します。

パッケージソースにnuget.orgを指定し、[参照]タブにパッケージ一覧が表示されるため、検索ボックスで「AdvanceSoftware.ExcelCreator.Creator」を検索します。
パッケージファイルを選択し、[インストール]ボタンをクリックしてパッケージファイルをインストールします。

テンプレートExcelファイルの配置

テンプレートExcelファイルをコピーし、プロジェクトを右クリック - [貼り付け]からプロジェクトルートにファイルを配置します。
また、プロパティから[出力ディレクトリにコピー]の項目を"常にコピーする"に設定します。

グラフを追加したPDFファイルの生成

グラフイメージを挿入したPDFファイルを出力するコードを実装していきます。

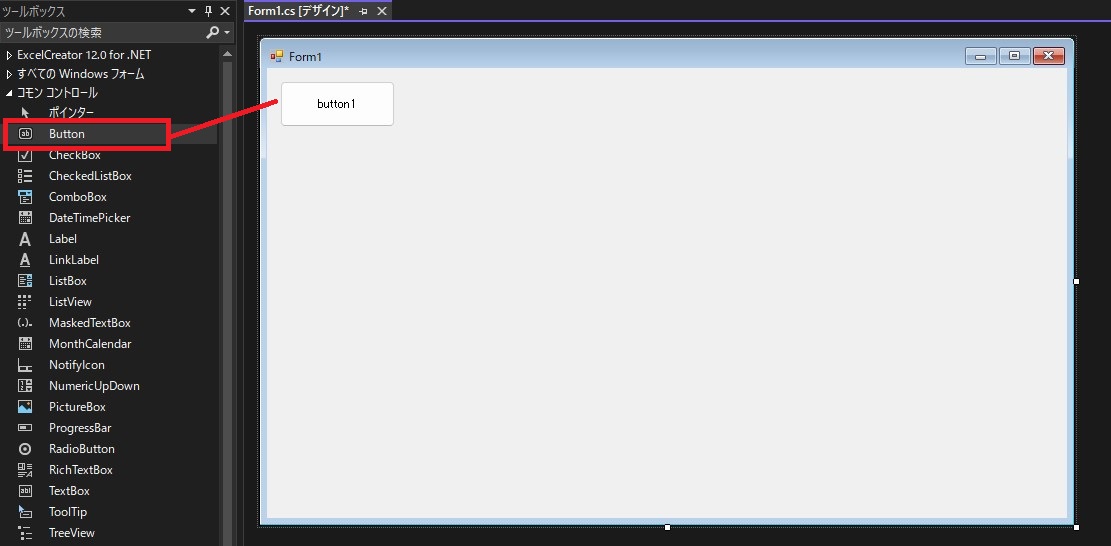

ツールボックスから"Button"をドラッグ＆ドロップでフォームに配置します。

フォーム内の[button1]をダブルクリックし、Clickイベントハンドラー内に処理を記述します。

コード例(C#)

AdvanceSoftware.ExcelCreator.Creator creator1 = new AdvanceSoftware.ExcelCreator.Creator();
creator1.OpenBook(".\\Out.xlsx", ".\\Template.xlsx");
// グラフの数を取得
int chartCount = creator1.GetChartCount();
for (int i = 0; i < chartCount; i++)
{
    // グラフ情報を取得
    ChartData chartData = creator1.GetChartData(i, 330);
    // ChartData からの Image オブジェクト生成処理は独自に実装する必要があります。
    var chartCreator = new MSChartCreator();
    Image chartImage = chartCreator.GetChartImage(chartData);
    // PDF ファイルにのみ出力されるチャートを設定します。
    creator1.Pos(chartData.col, chartData.row).Canvas.AddChart(chartImage, chartData);
}
creator1.CloseBook(true, ".\\Out.pdf", false);

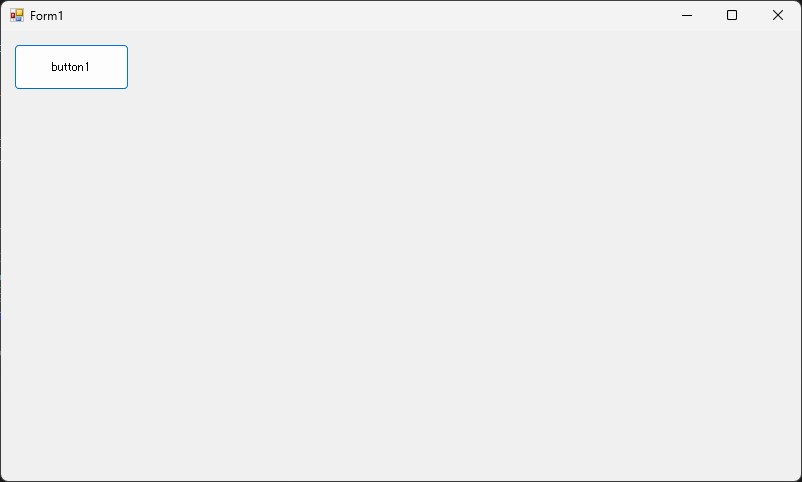

アプリケーションを起動後、ボタンをクリックしてPDFファイルを出力します。

グラフイメージの生成について

弊社では.NET FrameworkのChartクラスを使用したグラフイメージ生成処理のサンプル、また、.NETではScottPlotを使用したグラフイメージ生成処理のサンプルをご用意しています。
ご希望の方は以下の問い合わせフォームからお問い合わせください。
お問い合わせはこちら

作成したPDFファイル

Chartクラス
※Chartクラスを使用するにはプロジェクトでSystem.Windows.Forms.DataVisualizationのアセンブリを参照する必要があります。

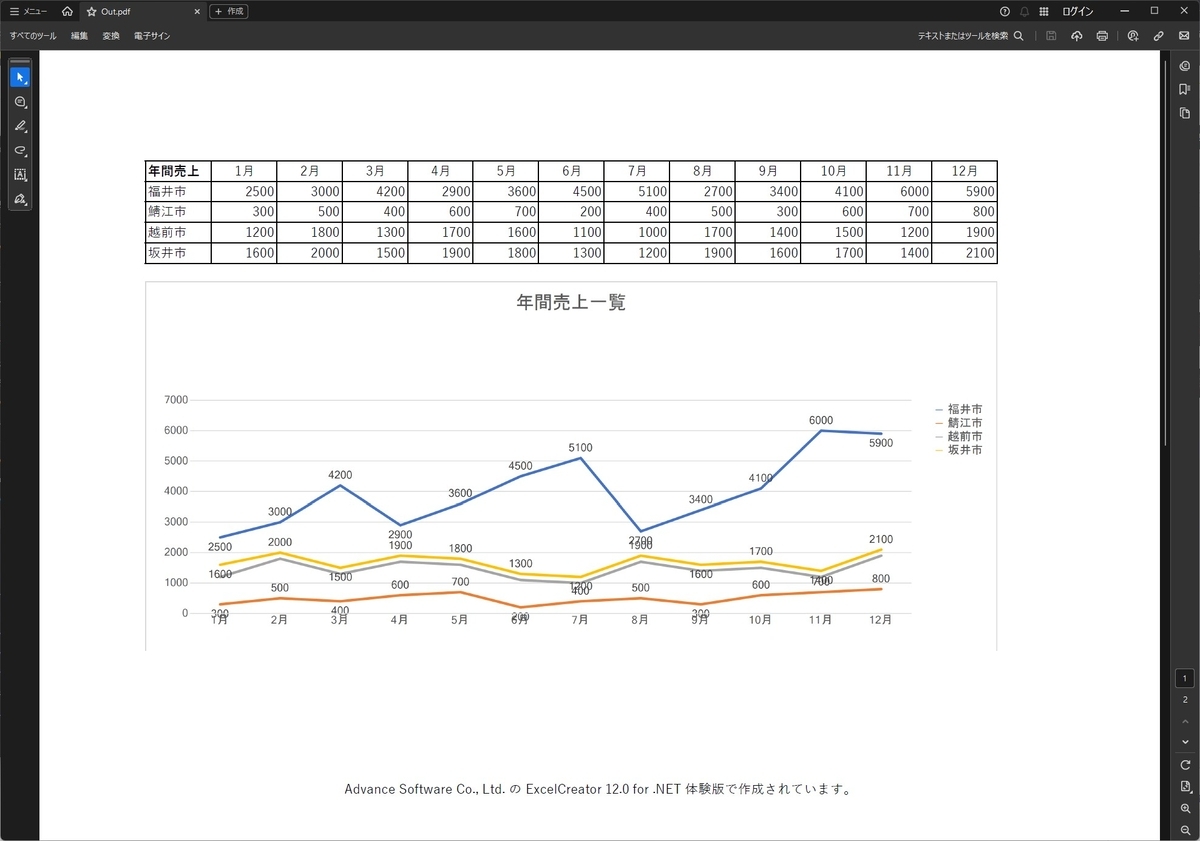

出力PDF(Chartクラス使用)
ScottPlot

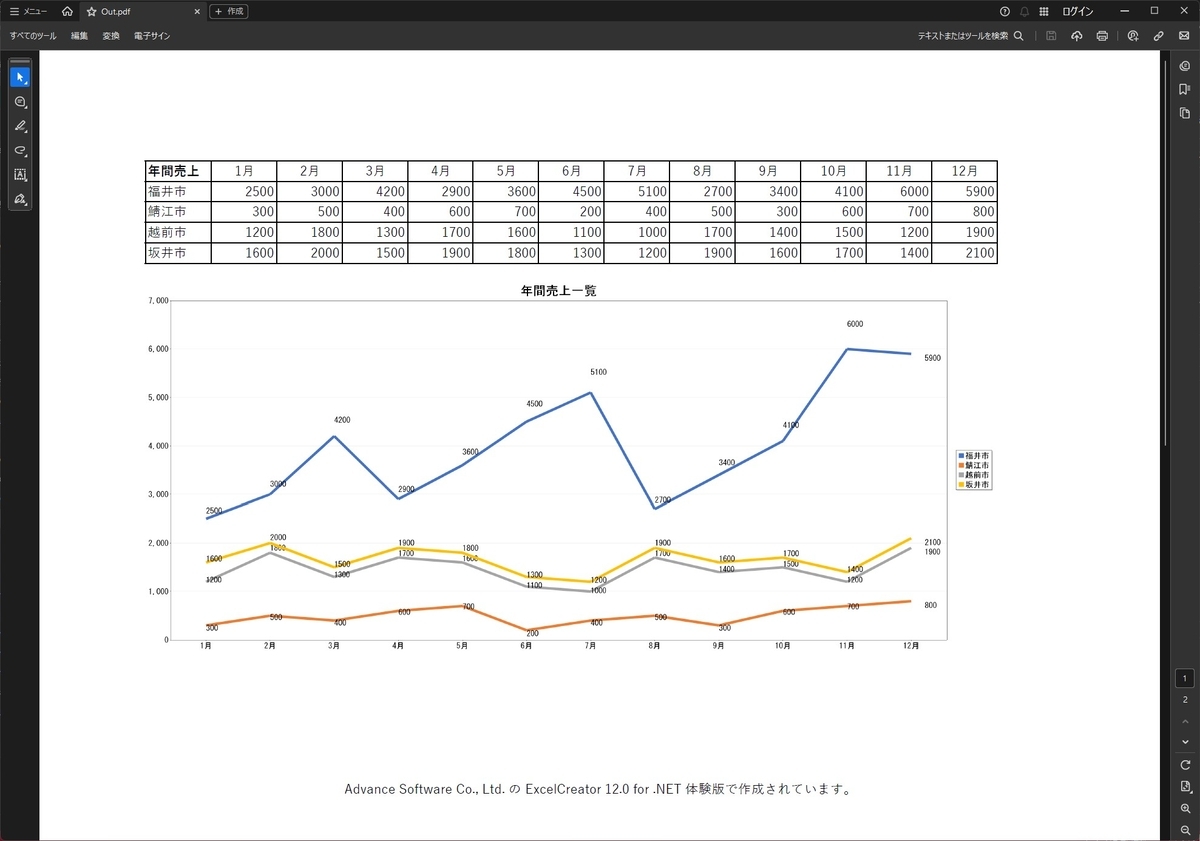

PDF出力(ScottPlot使用)

対応するグラフの種類

折れ線グラフ
集合縦棒グラフ
集合横棒グラフ
円グラフ
ドーナツグラフ
面グラフ

グラフ情報に関する主なプロパティと対応するグラフ要素　　　　　　　　

※"chartData"は"creator1.GetChartData"メソッドの返り値としています。

プロパティ	グラフ要素
chartData.chartProperties.fill.color	グラフエリアの背景色
chartData.chartProperties.line.color	グラフエリアの境界線の色
chartData.chartProperties.line.width	グラフエリアの境界線の幅(px単位)
chartData.chartProperties.line.dashType	グラフエリアの境界線のスタイル
chartData.width	グラフエリアの幅
chartData.height	グラフエリアの高さ
chartData.chartTitle.text	グラフタイトルのテキスト
chartData.chartTitle.chartProperties.fill.color	グラフタイトルの背景色
chartData.chartTitle.chartProperties.line.color	グラフタイトルの境界線の色
chartData.chartTitle.chartProperties.line.width	グラフタイトルの境界線の幅(px単位)
chartData.chartTitle.chartProperties.line.dashType	グラフタイトルの境界線のスタイル
chartData.chartTitle.textProperties.fill.color	グラフタイトルのテキストの色
chartData.chartTitle.textProperties.font.size	グラフタイトルのテキストのフォントサイズ(pt単位)
chartData.chartTitle.textProperties.font.style	グラフタイトルのテキストのフォントスタイル
chartData.plotArea.chartProperties.fill.color	プロットエリアの背景色
chartData.plotArea.chartProperties.line.color	プロットエリアの境界線の色
chartData.plotArea.chartProperties.line.width	プロットエリアの境界線の幅(px単位)
chartData.plotArea.chartProperties.line.dashType	プロットエリアの境界線のスタイル
chartData.plotArea.series[].text	系列の名前
chartData.plotArea.series[].ChartType	系列のグラフの種類
chartData.plotArea.series[].axisType	系列で使用する軸
chartData.plotArea.series[].dataPointValues[].xValue	縦(値)軸のデータ
chartData.plotArea.series[].dataPointValues[].yValue	横(項目)軸のデータ
chartData.plotArea.series[].dataPointValues[].categoryValue	横(項目)軸の項目名
chartData.legend.position	凡例の位置
chartData.legend.chartProperties.fill.color	凡例の背景色
chartData.legend.chartProperties.line.color	凡例の境界線の色
chartData.legend.chartProperties.line.width	凡例の境界線の幅(px単位)
chartData.legend.chartProperties.line.dashType	凡例の境界線のスタイル
chartData.legend.textProperties.fill.color	凡例のテキストの色
chartData.legend.textProperties.font.size	凡例のテキストのフォントサイズ(pt単位)
chartData.legend.textProperties.font.style	凡例のテキストのフォントスタイル
