ExcelCreator12で出力ファイルにバーコードを反映する

ExcelCreator12では、新機能として、バーコード出力機能が追加されました。この記事では、バーコードを出力ファイルに反映する方法について説明します。

環境
Windowsアプリケーションの作成
- 新規プロジェクトの作成
- ExcelCreator12の使用準備
バーコードの出力
最後に

環境

Windows11
VisualStudio 2022
.NET Framework 4.6.2 / .NET 6
ExcelCreator12

Windowsアプリケーションの作成

新規にWindowsフォームアプリケーションの作成をします。

新規プロジェクトの作成

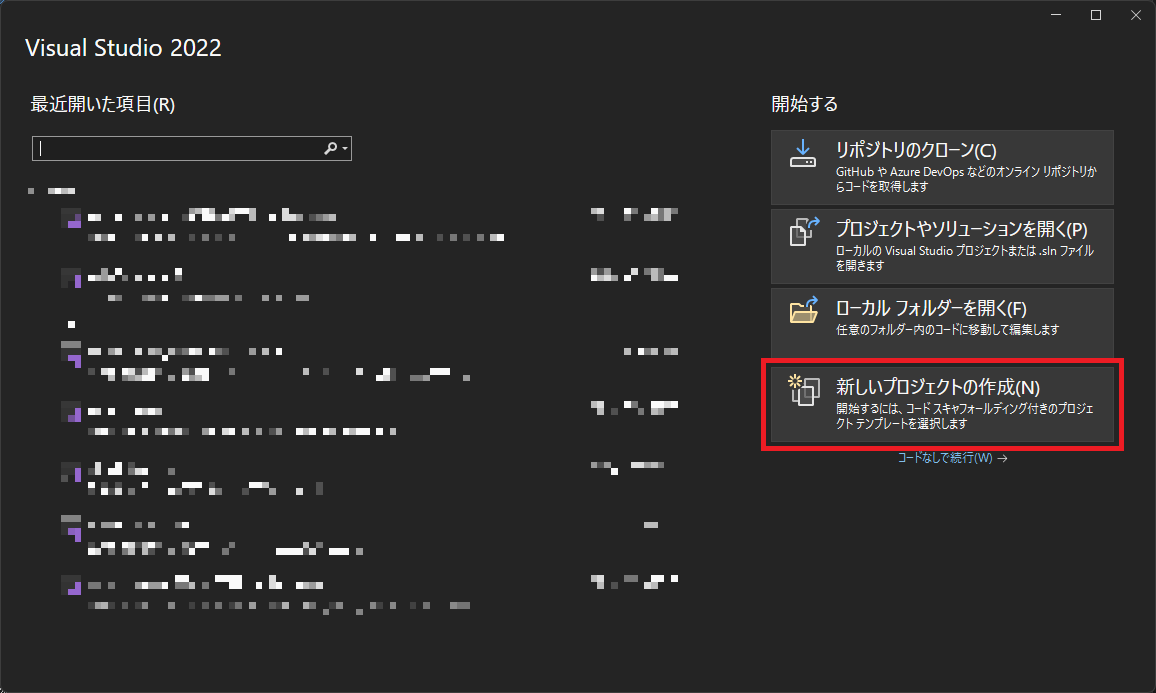

VisualStudio 2022を起動し、[新しいプロジェクトの作成]をクリックします。

次に、"Windowsフォームアプリ"を選択して[次へ]をクリックします。

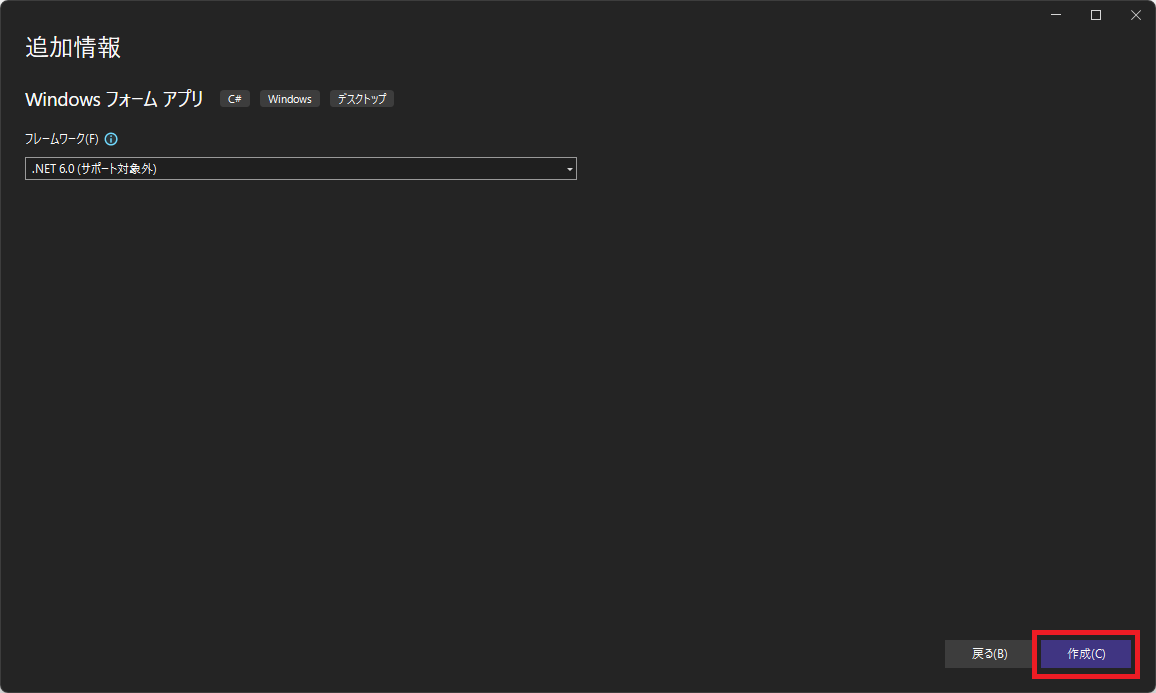

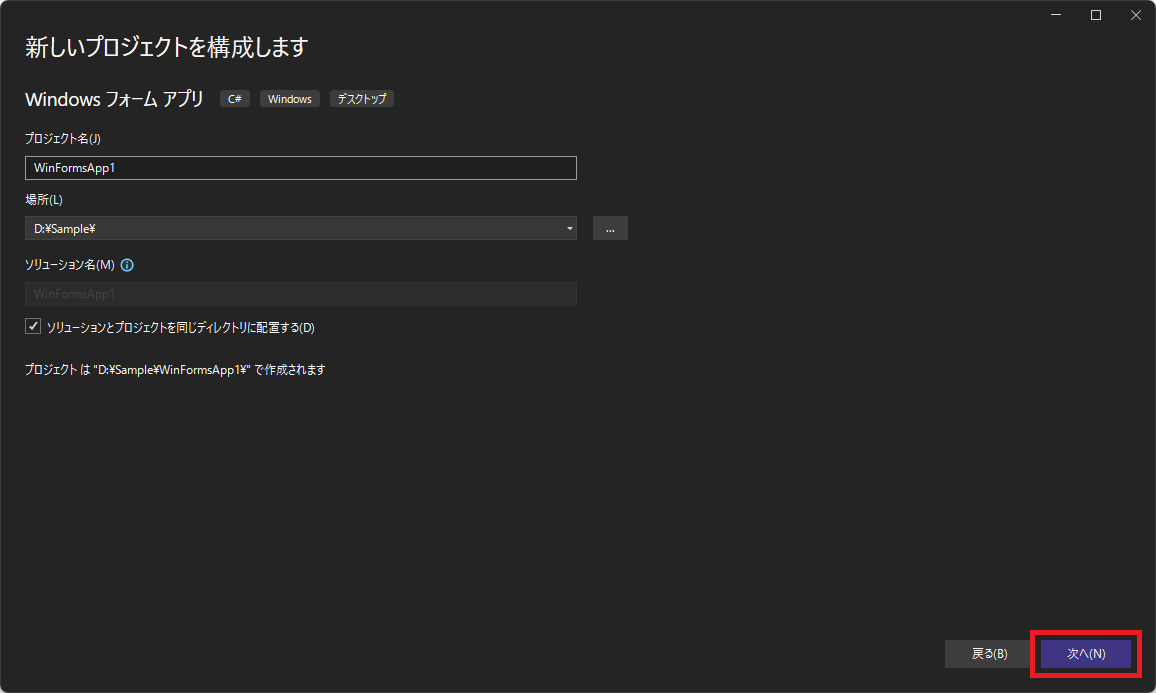

画面の各項目をそれぞれ設定して[次へ]をクリックし、"追加情報"の画面でフレームワークを選択後、[作成]をクリックしてプロジェクトを立ち上げます。

ExcelCreator12の使用準備

プロジェクトが立ち上がったら、[ソリューションエクスプローラー]から[依存関係]を右クリック - [Nugetパッケージの管理]からNugetパッケージマネージャーを開きます。

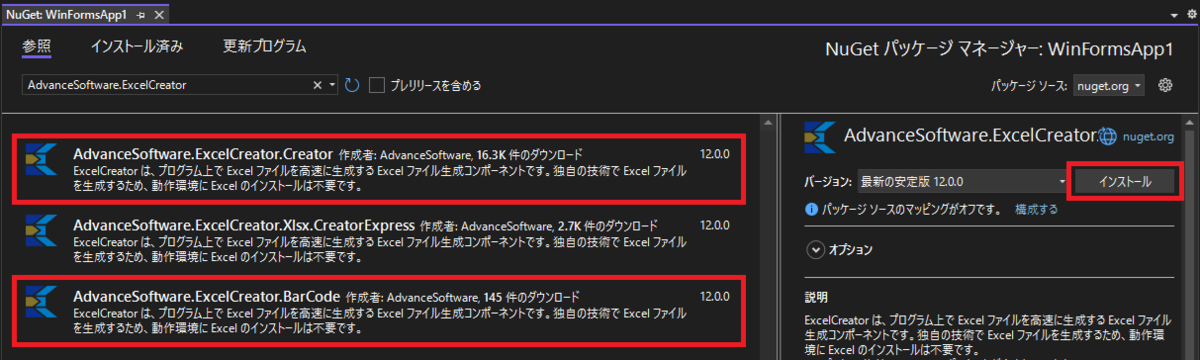

パッケージソースが"nuget.org"になっている事を確認して、参照タブの検索バーから "AdvanceSoftware.ExcelCreator"と検索します。一覧に表示される"AdvanceSoftware.ExcelCreator.Creator"と"AdvanceSoftware.ExcelCreator.BarCode"のパッケージを選択し、[インストール]ボタンをクリックしてパッケージをインストールします。

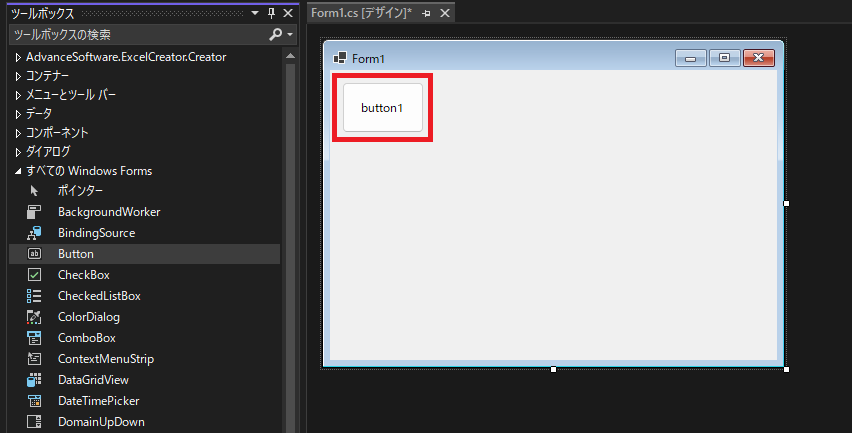

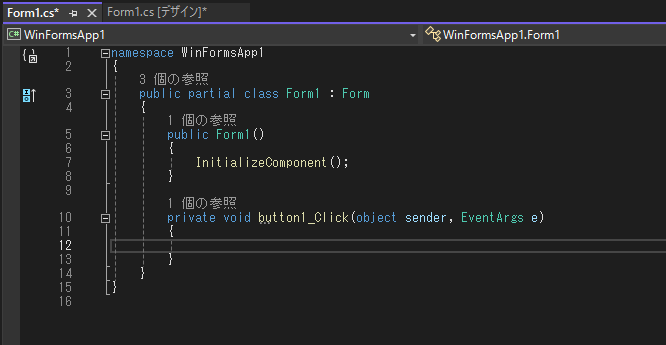

Nugetパッケージのインストールが完了したら、[表示] - [ツールボックス]からボタンコントロールをフォーム上に張り付け、コントロールをダブルクリックしてボタンのクリックイベントを実装します。

バーコードの出力

出力ファイルにバーコードイメージを描画する方法を説明します。

新規ファイルの出力方法

コード例(C#)

// コード上でインスタンスを生成します。
AdvanceSoftware.ExcelCreator.Creator creator1 = new AdvanceSoftware.ExcelCreator.Creator();
// CreateBookメソッドを使用して新規にExcelファイルを出力します。
creator1.CreateBook("Out.xlsx", 1, AdvanceSoftware.ExcelCreator.xlsxVersion.ver2021);
// CloseBookメソッドの第二引数にPDFファイル出力先のパスを指定します。
creator1.CloseBook(true, "Out.pdf", false);

CloseBookメソッドのオーバーロードの引数は以下の通りです。

引数	説明
第1引数	true：変更内容を保存する false：変更内容を破棄し、ファイル出力を行わない
第2引数	出力するPDFファイルのパス
第3引数	true：作成したExcelファイルを破棄する(PDFファイルのみ出力される) false：作成したExcelファイルを破棄しない(Excelファイル / PDFファイル両方が出力される)

バーコードを出力する

ここでは一例として、QRコードの出力方法を説明します。ExcelCreator12で対応しているバーコードの種類は以下になります。

JANコード (13桁、8桁)
UPC コード (UPC-A、UPC-E)
ITF コード
Codabar
Code39
Code128
GS1-128
公共料金等代理収納 GS1-128
カスタマバーコード
QR コード
PDF417

なお、各バーコードの作成方法についてはExcelCreator12に付属しているヘルプファイルに記載されております。

○ヘルプ格納先
<体験版インストール先>\XlsCrt12\Help\ExcelCreator12.chm

[目次]
  - [ExcelCreator 12.0 for .NET の新機能]
     - [バーコードを作成する]
        - [バーコードタイプ別の作成方法]

※無償の体験版でもご確認頂けます。
ExcelCreator12体験版はこちら

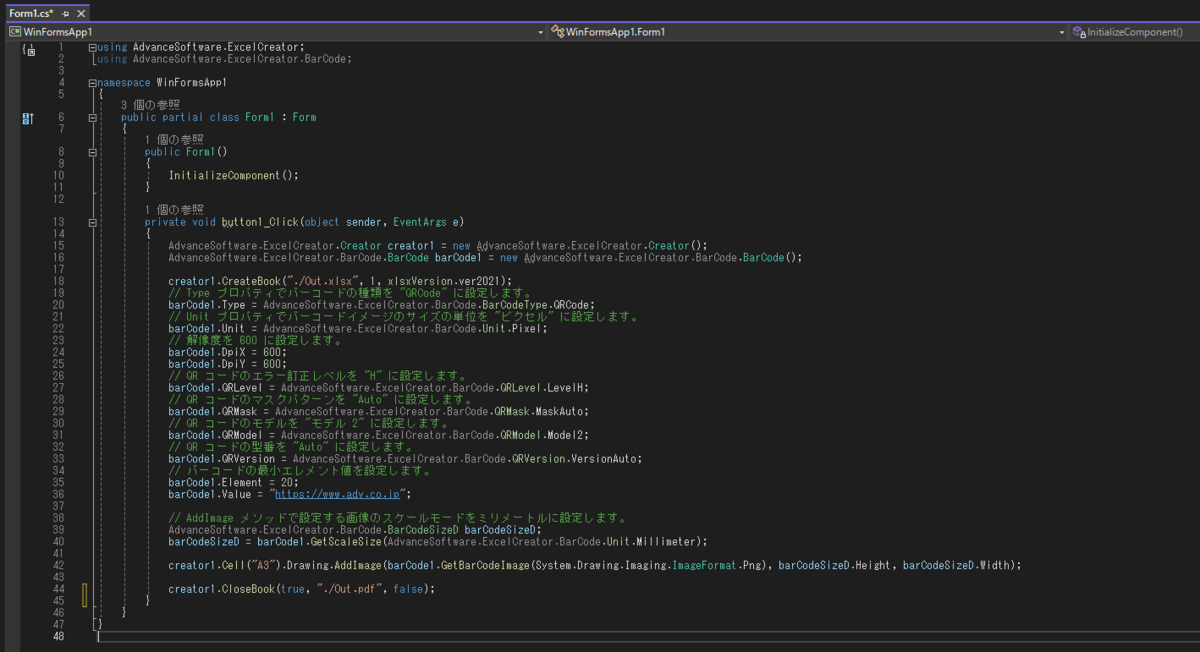

コード例(C#)

AdvanceSoftware.ExcelCreator.Creator creator1 = new AdvanceSoftware.ExcelCreator.Creator();
AdvanceSoftware.ExcelCreator.BarCode.BarCode barCode1 = new AdvanceSoftware.ExcelCreator.BarCode.BarCode();
creator1.CreateBook("./Out.xlsx", 1, AdvanceSoftware.ExcelCreator.xlsxVersion.ver2021);
// Type プロパティでバーコードの種類を "QRCode" に設定します。
barCode1.Type = AdvanceSoftware.ExcelCreator.BarCode.BarCodeType.QRCode;
// Unit プロパティでバーコードイメージのサイズの単位を "ピクセル" に設定します。
barCode1.Unit = AdvanceSoftware.ExcelCreator.BarCode.Unit.Pixel;
// 解像度を 600 に設定します。
barCode1.DpiX = 600;
barCode1.DpiY = 600;
// QR コードのエラー訂正レベルを "H" に設定します。
barCode1.QRLevel = AdvanceSoftware.ExcelCreator.BarCode.QRLevel.LevelH;
// QR コードのマスクパターンを "Auto" に設定します。
barCode1.QRMask = AdvanceSoftware.ExcelCreator.BarCode.QRMask.MaskAuto;
// QR コードのモデルを "モデル 2" に設定します。
barCode1.QRModel = AdvanceSoftware.ExcelCreator.BarCode.QRModel.Model2;
// QR コードの型番を "Auto" に設定します。
barCode1.QRVersion = AdvanceSoftware.ExcelCreator.BarCode.QRVersion.VersionAuto;
// バーコードの最小エレメント値を設定します。
barCode1.Element = 20;
barCode1.Value = "https://www.adv.co.jp";

// AddImage メソッドで設定する画像のスケールモードをミリメートルに設定します。
AdvanceSoftware.ExcelCreator.BarCode.BarCodeSizeD barCodeSizeD;
barCodeSizeD = barCode1.GetScaleSize(AdvanceSoftware.ExcelCreator.BarCode.Unit.Millimeter);
creator1.Cell("A3").Drawing.AddImage(barCode1.GetBarCodeImage(System.Drawing.Imaging.ImageFormat.Png), barCodeSizeD.Height, barCodeSizeD.Width);
creator1.CloseBook(true, "./Out.pdf", false);
