AS-Report for Javaでグラフを追加した帳票を作成する

AS-Report for Javaでは、テンプレートExcelファイルに配置されたグラフの情報を取得する機能(※xlsx形式のみ対応)があります。これにより、取得したグラフの情報から、サードパーティー製のライブラリ等を使用してグラフイメージを生成し、プレビュー、印刷、PDFファイルにグラフイメージを追加することが可能です。
この記事では、プレビュー、印刷、PDFファイルにグラフを追加する方法について解説していきます。

※AS-Report for Javaではグラフ情報の取得及び、プレビュー、印刷、PDFファイルへのグラフイメージの挿入機能についてのみ提供、サポートします。このため、サードパーティー製のライブラリ等を使用したグラフイメージの生成はユーザー独自に実装して頂く必要があります。

なお、JFreeChartを使用したグラフイメージ生成クラスのサンプル(ChartCreator.java)を製品に収録しております。

環境
使用するテンプレートExcelファイル
動的 Web プロジェクトの作成
- サーブレットの作成
- JSP ファイルの作成
AS-Reportの使用準備
- jarファイルの追加
- スクリプトファイルの追加
JFreeChartの使用準備
テンプレートExcelファイルの格納
グラフイメージを追加した帳票の作成

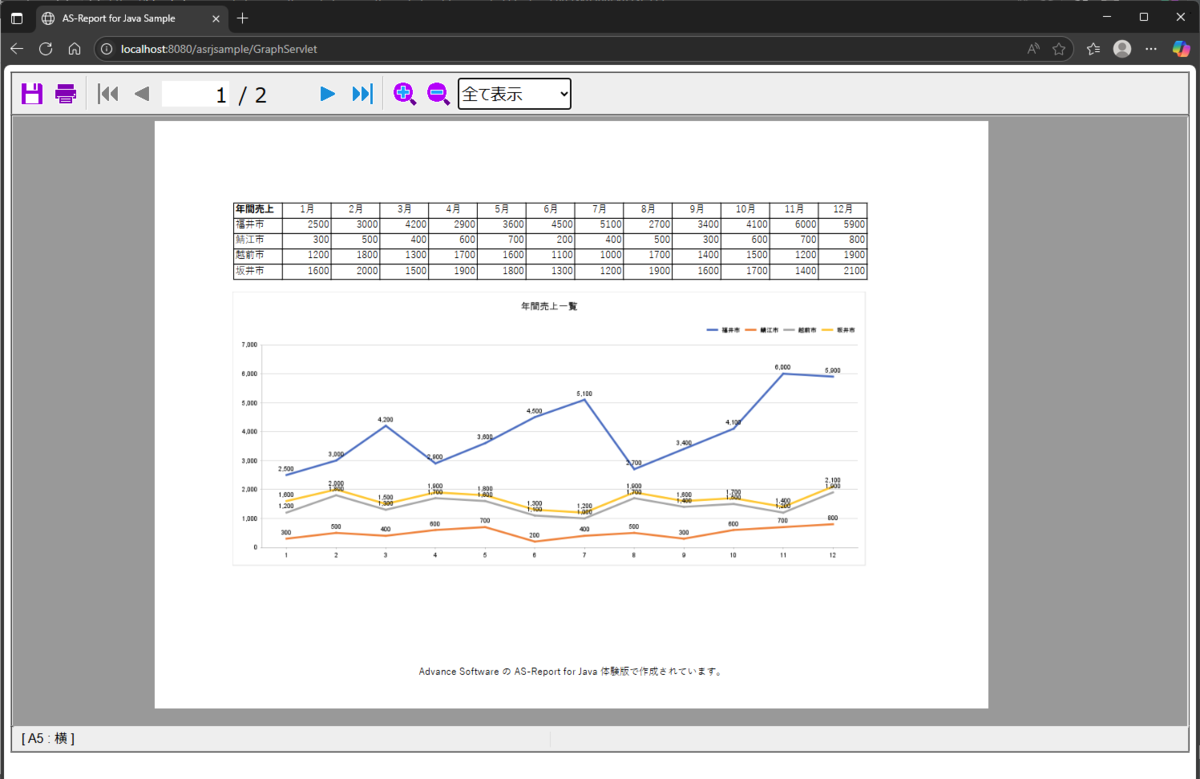

プロジェクトの実行

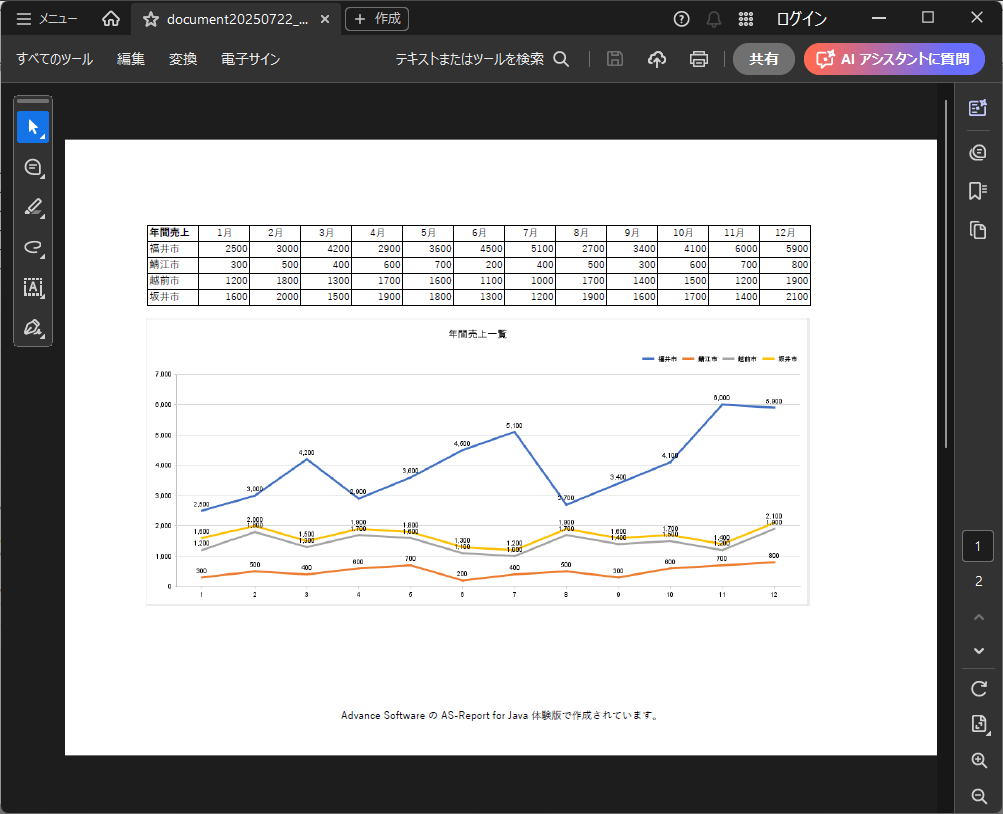

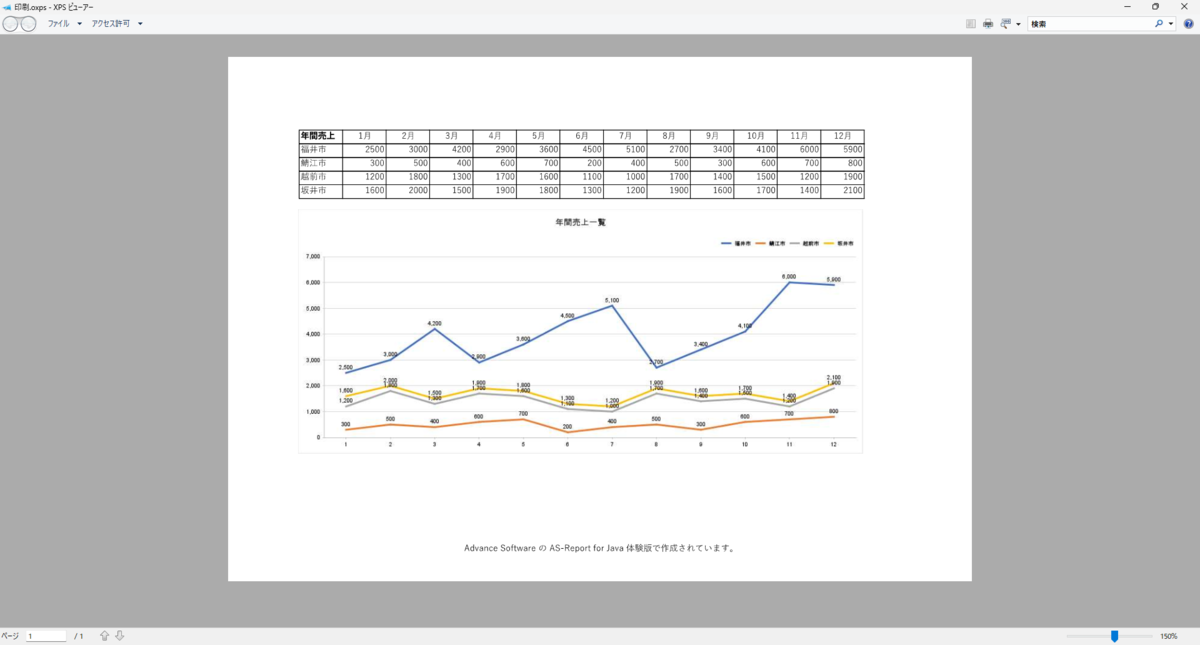

印刷、PDFファイルの出力
対応するグラフの種類
さいごに

環境

Windows 11
Eclipse 2022
JDK 8
AS-Report for Java
JFreeChart（※弊社で動作確認済みの外部ライブラリ）

使用するテンプレートExcelファイル

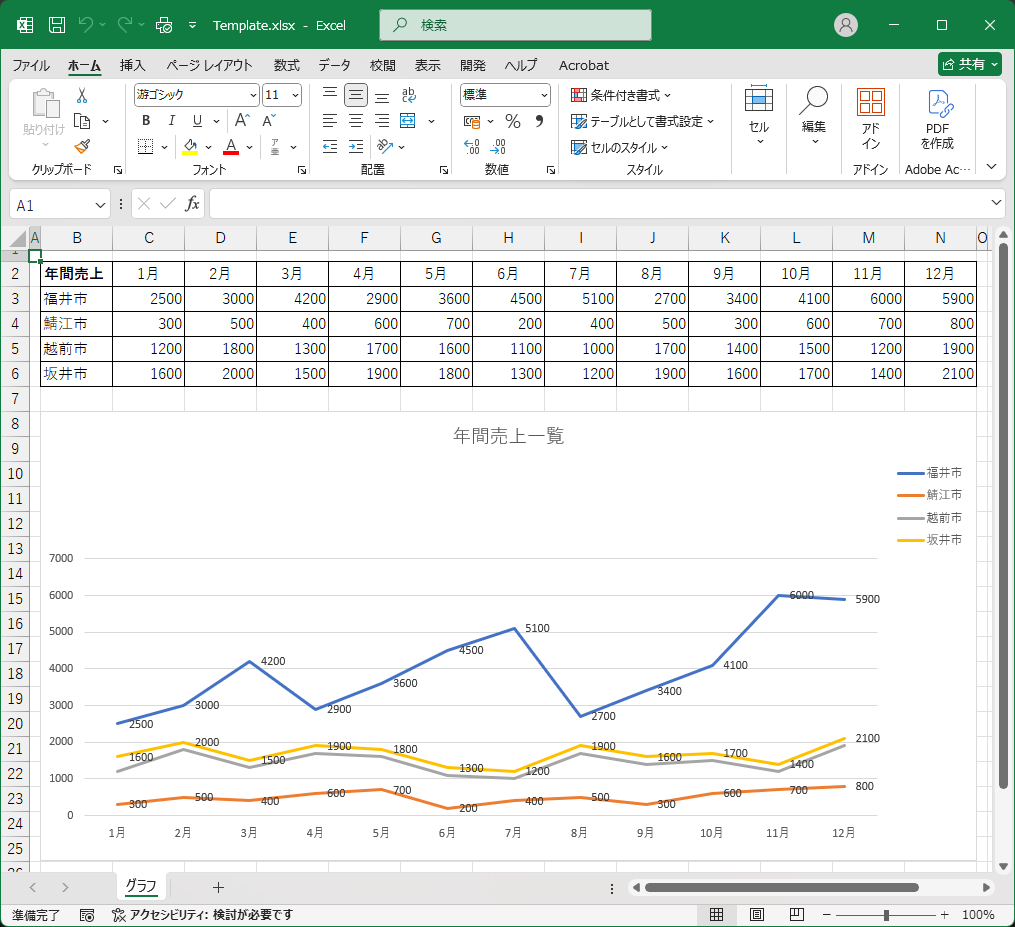

今回は、以下のようなExcelファイルを用意しました。

動的 Web プロジェクトの作成

初めに動的 Web プロジェクトを作成していきます。

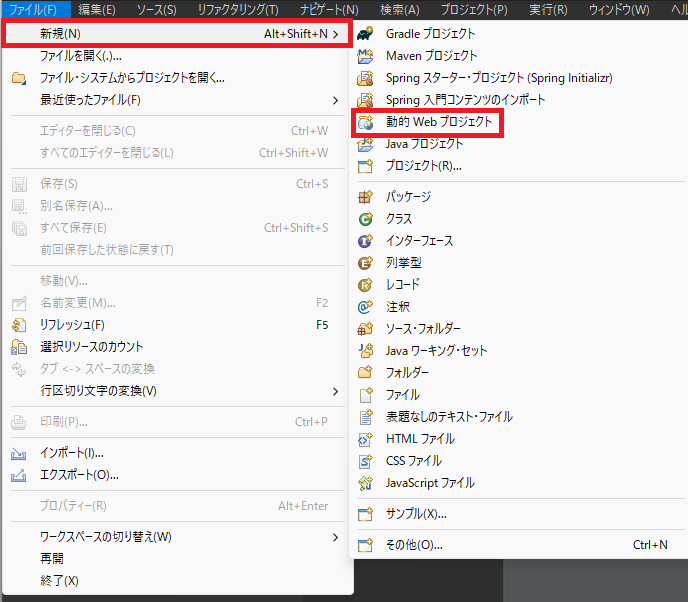

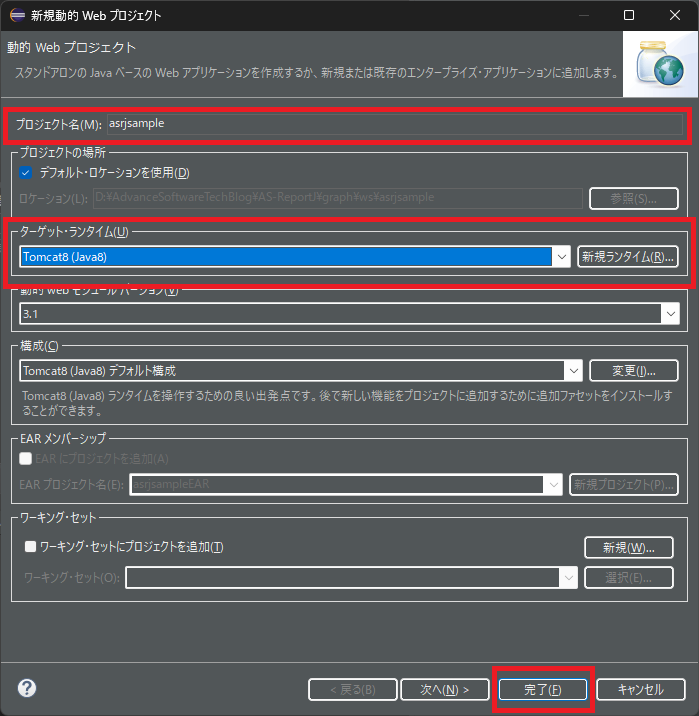

Eclispeを起動し、上部メニューの[ファイル] > [新規] > [動的 Web プロジェクト]を選択し、
[新規動的 Web プロジェクト]ウインドウを開きます。

以下の項目を設定し、右下の[完了]をクリックします。
プロジェクト名：asrjsample
ターゲット・ランタイム：Tomcat8 (Java8)

サーブレットの作成

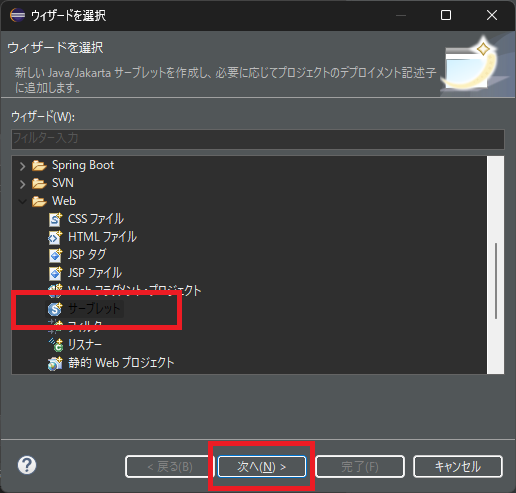

上部メニューの[ファイル] > [新規] > [その他]を選択しウィザードを開き、[Web] > [サーブレット]を選択して右下の[次へ]をクリックします。

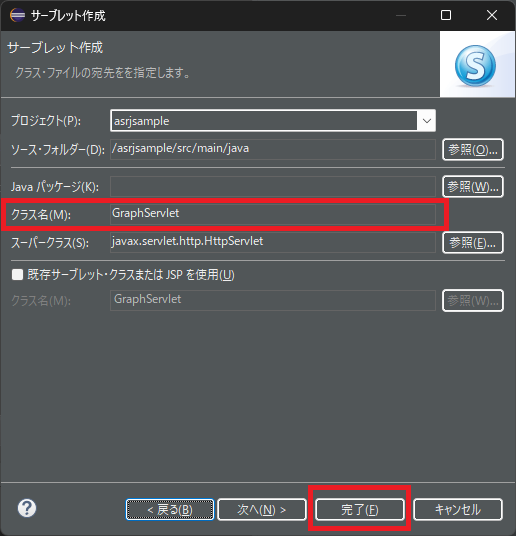

以下の項目を設定し、右下の[完了]をクリックします。
クラス名：GraphServlet

GraphServlet.javaが作成されます。

JSP ファイルの作成

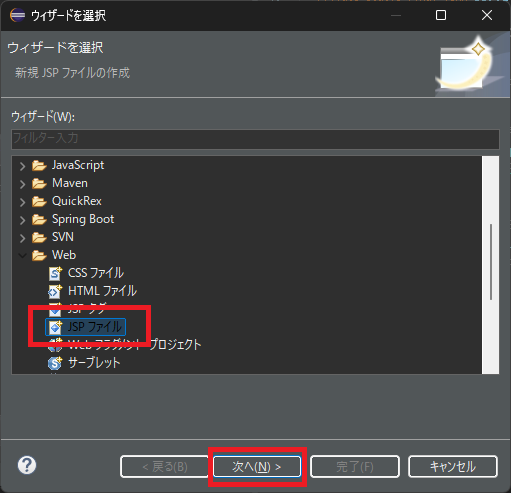

上部メニューの[ファイル] > [新規] > [その他]を選択しウィザードを開き、[Web] > [JSP ファイル]を選択して右下の[次へ]をクリックします。

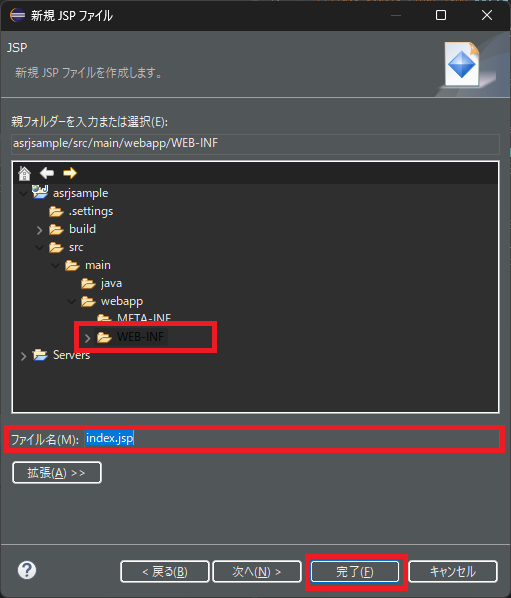

[WEB-INF]フォルダを選択し、ファイル名を"index.jsp"に設定して右下の完了をクリックします。

index.jspファイルが作成されます。

AS-Reportの使用準備

jarファイルの追加

以下のようにlibフォルダにAS-Report for Javaのjarファイルを格納します。
なお、jarファイルは下記から取得してください。
"AS-Report for Javaインストール先フォルダ\AS-ReportJ\bin\asreport-1.X.X.jar"

また、製品購入前のユーザー様でも体験版をダウンロード頂くことで同様にjarファイルをお使い頂けます。（※一部制限あり）
AS-Report for Java体験版はこちら（無償）

スクリプトファイルの追加

webappフォルダ配下にAS-Report for Javaのスクリプトファイルを配置します。
なお、スクリプトファイルは下記から取得してください。
"AS-Report for Javaインストール先フォルダ\AS-ReportJ\bin\Scripts"

JFreeChartの使用準備

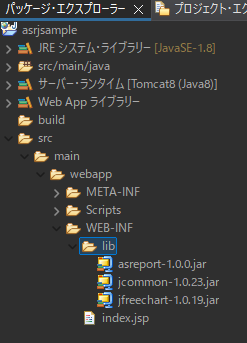

今回はJFreeChartを使用してグラフイメージを生成するのでJFreeChartのjarファイルもlibフォルダに格納します。
なお、下記の製品フォルダにJFreeChartのjarファイルが格納されています。
"AS-Report for Javaインストール先フォルダ\AS-ReportJ\samples\web\standard\WebContent\WEB-INF\lib\jcommon-1.0.23.jar"
"AS-Report for Javaインストール先フォルダ\AS-ReportJ\samples\web\standard\WebContent\WEB-INF\lib\jfreechart-1.0.19.jar"

テンプレートExcelファイルの格納

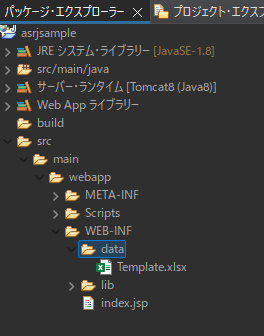

WEB-INFフォルダ配下にdataフォルダを作成し、テンプレートExcelファイルを格納します。

グラフイメージを追加した帳票の作成

グラフイメージを挿入した帳票作成のコードを実装していきます。

グラフイメージの生成について

グラフイメージの生成はユーザー独自に実装して頂く必要がありますが、下記の製品フォルダにJFreeChartを使用したグラフイメージ生成クラス(ChartCreator.java)のサンプルが格納されているため、今回はそちらを使用します。

"AS-Report for Javaインストール先フォルダ\AS-ReportJ\samples\web\standard\src\model\ChartCreator.java"

ChartCreator.javaをプロジェクトに追加します。

ChartCreator.javaを追加後、パッケージの指定でエラーがでるため、パッケージの指定を削除します。

index.jspへコードの実装

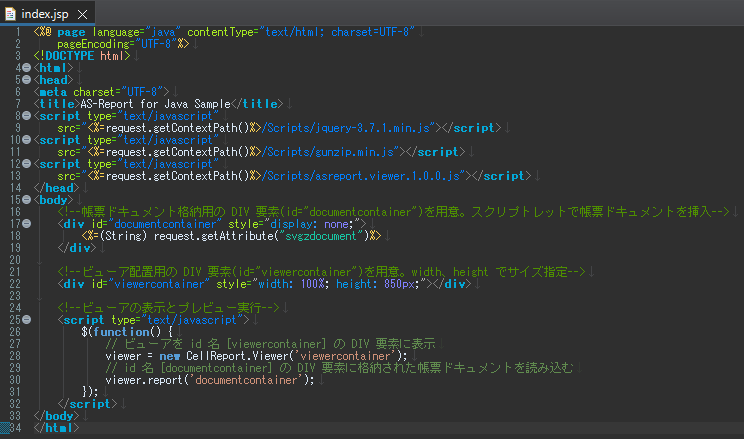

index.jspへコードを実装します。

<%@ page language="java" contentType="text/html; charset=UTF-8"
    pageEncoding="UTF-8"%>
<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<title>AS-Report for Java Sample</title>
<script type="text/javascript"
    src="<%=request.getContextPath()%>/Scripts/jquery-3.7.1.min.js"></script>
<script type="text/javascript"
    src="<%=request.getContextPath()%>/Scripts/gunzip.min.js"></script>
<script type="text/javascript"
    src="<%=request.getContextPath()%>/Scripts/asreport.viewer.1.0.0.js"></script>
</head>
<body>
    <!--帳票ドキュメント格納用の DIV 要素(id="documentcontainer")を用意。スクリプトレットで帳票ドキュメントを挿入-->
    <div id="documentcontainer" style="display: none;">
        <%=(String) request.getAttribute("svgzdocument")%>
    </div>

    <!--ビューア配置用の DIV 要素(id="viewercontainer")を用意。width、height でサイズ指定-->
    <div id="viewercontainer" style="width: 100%; height: 850px;"></div>

    <!--ビューアの表示とプレビュー実行-->
    <script type="text/javascript">
       $(function() {
            // ビューアを id 名 [viewercontainer] の DIV 要素に表示
            viewer = new CellReport.Viewer('viewercontainer');
            // id 名 [documentcontainer] の DIV 要素に格納された帳票ドキュメントを読み込む
            viewer.report('documentcontainer');
        });
   </script>
</body>
</html>

GraphServlet.javaへコードの実装

GraphServlet.javaへコードを実装します。

import java.io.IOException;

import javax.servlet.RequestDispatcher;
import javax.servlet.ServletContext;
import javax.servlet.ServletException;
import javax.servlet.annotation.WebServlet;
import javax.servlet.http.HttpServlet;
import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;

import jp.co.adv.asreport.CellReport;
import jp.co.adv.asreport.enums.SvgSaveType;
import jp.co.adv.xl.chart.ChartData;

/**
 * Servlet implementation class GraphServlet
 */
@WebServlet("/GraphServlet")
public class GraphServlet extends HttpServlet {
    private static final long serialVersionUID = 1L;

    /**
    * @see HttpServlet#HttpServlet()
    */
    public GraphServlet() {
        super();
        // TODO Auto-generated constructor stub
    }

    /**
    * @see HttpServlet#doGet(HttpServletRequest request, HttpServletResponse response)
    */
    protected void doGet(HttpServletRequest request, HttpServletResponse response)
            throws ServletException, IOException {
        CellReport cellReport = new CellReport();
        ServletContext context = this.getServletContext();
        cellReport.setFileName(context.getRealPath("/WEB-INF/data/Template.xlsx"));
        cellReport.getReport().start();
        cellReport.getReport().file();
        cellReport.getPage().start("グラフ", "1-9999");
        // 設定されたグラフの数を取得します。
        int chartCount = cellReport.getChartCount();
        for (int i = 0; i < chartCount; i++) {
            // グラフ情報を取得します。
            ChartData chartData = cellReport.getChartData(i);
            ChartCreator chartCreator = new ChartCreator();
            // B8 セルに作成したチャートイメージを設定します。
            cellReport.getCell("B8").getCanvas().addChart(chartCreator.getChartImage(chartData), chartData);
        }
        cellReport.getPage().end();
        cellReport.getReport().end();
        request.setAttribute("svgzdocument", cellReport.getReport().getSvgz(SvgSaveType.IncludeExcelPdf));
        RequestDispatcher requestDispatcher = request.getRequestDispatcher("/WEB-INF/index.jsp");
        requestDispatcher.forward(request, response);
    }

    /**
    * @see HttpServlet#doPost(HttpServletRequest request, HttpServletResponse response)
    */
    protected void doPost(HttpServletRequest request, HttpServletResponse response)
            throws ServletException, IOException {
        // TODO Auto-generated method stub
        doGet(request, response);
    }

}
